Назначение: для измерения абсолютного давления (в том числе для атмосферного) неагрессивных газов и жидкостей в различных отраслях промышленности.
06.03.2014 заменен на 17253-14 Взамен № 17253-03
Поверка манометра деформационного 5

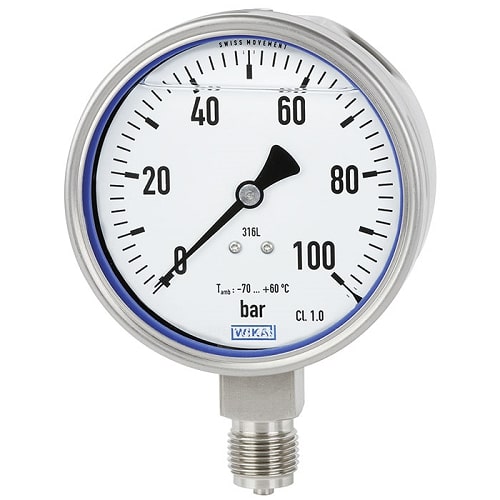

Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, линейное перемещение конца которого передаточным механизмом преобразуется в угловое перемещение показывающей стрелки.
В манометрах модификации 516.11 в качестве упругого чувствительного применяется мембранная коробка; модификации 516.12 — трубчатая пружина; а в модификациях 532.ЗХ; 532.5Х; 5зз.зХ; 533.5Х (Х=1…4) — сильфон.
Манометры модификации 533.3Х (Х=1…4); 533.5Х (Х=1…4) — виброустойчивого исполнения, имеют корпус заполненный жидкостью.
Манометры с сигнализирующими устройствами модификаций 821 .ХХ (с магнитным поджатием), непрямого действия 831 .ХХ (индуктивные), 8з0 Е (электронные) применяются для размыкания (замыкания) и фиксации в заданном положении электрических контуров сигнальны цепей непосредственно, либо через вторичные блоки управления при достижении установленных точек давления.
Сигнализирующие устройства с магнитной фиксацией контактов модификации 821 ХХ обеспечивают прямое замыкание (размыкание) и удержание контактов с помощью постоянного магнита.
Сигнализирующие устройства с индуктивными электроконтактами модификации 831 .ХХ содержат бесконтактный индуктивный щелевой датчик, изменяющий свое сопротивление под действием металлического хвостовика, входящего в зазор. Изменение сопротивления датчика преобразуется электронной системой управления в напряжение, подаваемое на реле контактной группы.
Сигнализирующие устройства модификаций 830 Е действуют по бесконтактному принципу, содержат встроенный усилитель и применяются для коммутации цепей с невысокими электрическими нагрузками.
В манометрах со вторичными преобразователями модификаций 891 .ХХ движение чувствительного элемента манометра преобразуется с помощью магнитного чувствительного элемента Холла в электрический сигнал и при помощи интегрированного усилителя вырабатывает нормированный токовый сигнал 4…20 (двухпроводная схема) или 0…20 (трехпроводная схема).
Поверка деформационных манометров серии 5 проводится в соответствии с методикой МИ 2124-90 «Манометры, вакуумметры, напоромеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
- ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7. 102-4000.102 Па».
- Техническая документация фирмы — изготовителя.
