Поверка дефектоскопа Velograph II в Краснодаре
Назначение: для измерений амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала, измерений интервалов времени прохождения этих сигналов в материале, а также для измерений координат залегания дефектов.
Поверка дефектоскопа Velograph II
Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.

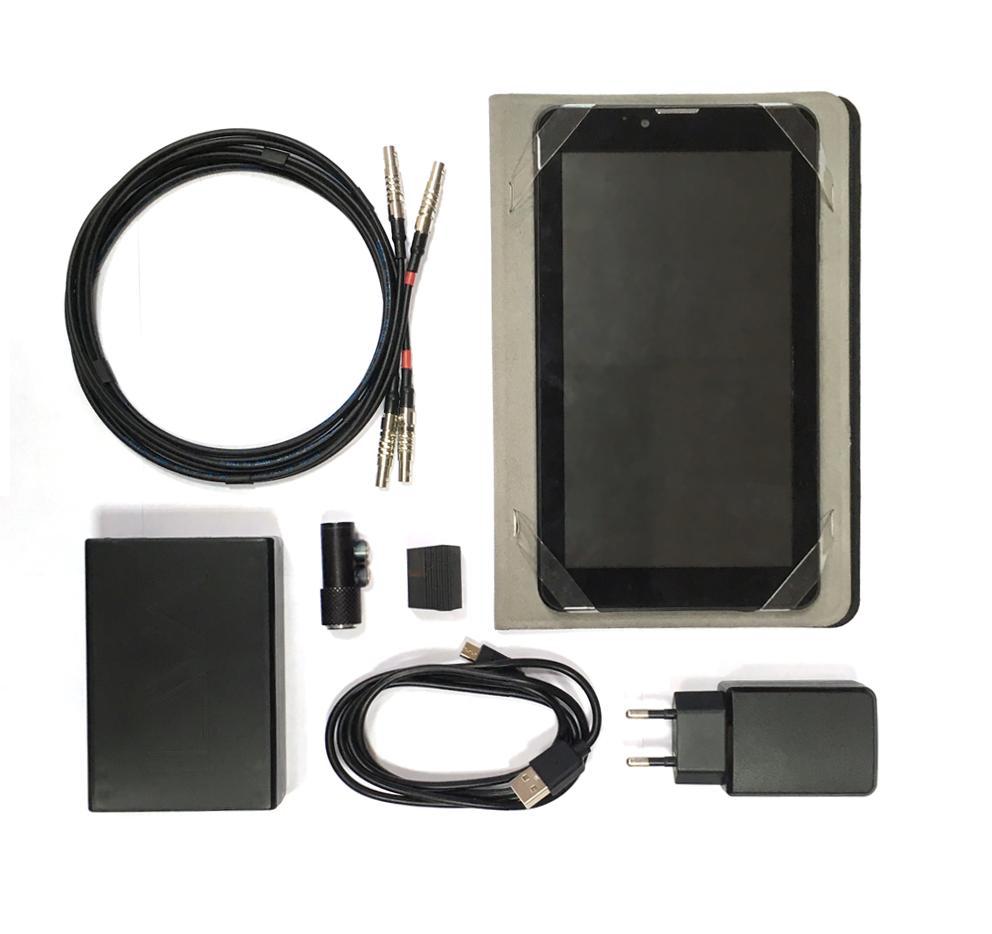

Дефектоскоп представляет собой карманный переносной компьютер (КПК), электронный блок и пьезоэлектрические преобразователи (ПЭП). КПК и электронный блок связаны между собой с помощью беспроводной сети технологии Bluetooth.
Поверка осуществляется по документу МП 006.Д4-17 «ГСИ. Дефектоскопы ультразвуковые «Velograph II». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14 февраля 2017 г.
Основные средства поверки:
- Генератор сигналов произвольной формы AFG 33120А (рег. № 26209-03);
- Осциллограф цифровой ТББ2012В (рег. № 32618-06);
- Магазин затуханий МЗ-50-2 (рег. № 5783-76);
- Комплект мер ультразвуковых ККО-3 (рег. № 63388-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ТУ 4276-001-18026253-2016 Дефектоскоп ультразвуковой Velograph II. Технические условия
