Поверка генератора АКИП-3402 в Краснодаре

Поверка генераторов сигналов произвольной формы АКИП-3402 производится в соответствии с разделом «Поверка прибора» Руководства по эксплуатации согласованным с ФГУ «Ростест-Москва» «23 » декабря 2008 г .

В перечень оборудования, необходимого для поверки генераторов, входят:

Осциллограф цифровой 54645D; полоса пропускания 100 МГц; предел допускаемой относительной погрешности коэффициента развёртки 8t = 10,001 %
Стандарт частоты Ч 1-50; F=5 МГц,SF=+1 х 10-1 о
Частотомер электронно-счетный вычислительный Ч3-64; F= 0,005 Гц -1500 МГц, 8f,т = ±5 х 10-7+10 9/tiсчета
Вольтметр универсальный В7-78/1; U= 100 мкВ …1000 В; ы <_ ±0,09 °/о на частоте 1 кГц, 8ц_ _< ±0 ,05 °/о
Вольтметр переменного тока диодный компенсационный В3-49; ц= 10 мВ …100 В, диапазон частот 20 Гц …1000 МГц, 8U< ± (0,2+0,08/ц)%
Измеритель уровня МУ-61; пределы измерения -100…20 дБ, F= 200 Гц …2,1 МГц; избирательность >_80 дБ при расстройке на ±1 кГц
Фильтр режекторный из комплекта генератора Г3-118; F= 20 Гц …200 кГц, ослабление на частоте режекции >_ 50 дБ
Анализатор спектра ВЧ и СВЧ диапазонов 8596Е; динамический диапазон (-1 12.. .30) дБм, диапазон частот (9 кГц . ..12,8 ГГц), уровень собственных гармонических искажений < — 65 дБн

Межповерочный интервал — 1 год.

Оставить заявку

В перечень оборудования, необходимого для поверки генераторов, входят:

Осциллограф цифровой 54645D; полоса пропускания 100 МГц; предел допускаемой относительной погрешности коэффициента развёртки 8t = 10,001 %
Стандарт частоты Ч 1-50; F=5 МГц,SF=+1 х 10-1 о
Частотомер электронно-счетный вычислительный Ч3-64; F= 0,005 Гц -1500 МГц, 8f,т = ±5 х 10-7+10 9/tiсчета
Вольтметр универсальный В7-78/1; U= 100 мкВ …1000 В; ы <_ ±0,09 °/о на частоте 1 кГц, 8ц_ _< ±0 ,05 °/о
Вольтметр переменного тока диодный компенсационный В3-49; ц= 10 мВ …100 В, диапазон частот 20 Гц …1000 МГц, 8U< ± (0,2+0,08/ц)%
Измеритель уровня МУ-61; пределы измерения -100…20 дБ, F= 200 Гц …2,1 МГц; избирательность >_80 дБ при расстройке на ±1 кГц
Фильтр режекторный из комплекта генератора Г3-118; F= 20 Гц …200 кГц, ослабление на частоте режекции >_ 50 дБ
Анализатор спектра ВЧ и СВЧ диапазонов 8596Е; динамический диапазон (-1 12.. .30) дБм, диапазон частот (9 кГц . ..12,8 ГГц), уровень собственных гармонических искажений < — 65 дБн

Межповерочный интервал — 1 год.

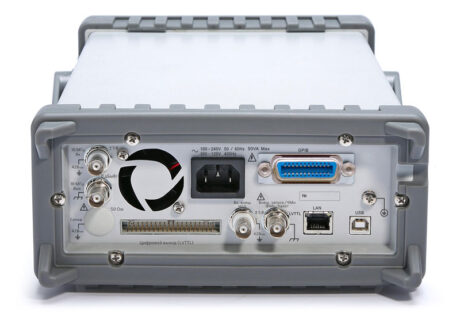

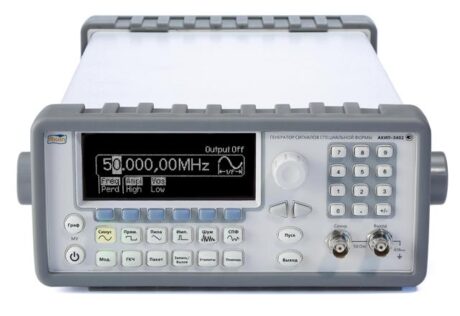

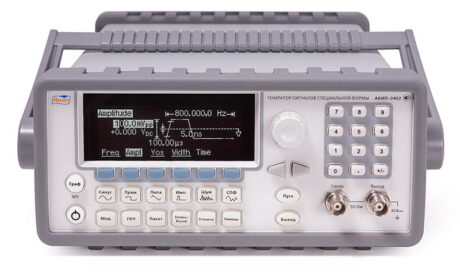

Генераторы сигналов произвольной формы АКИП-3402 (в дальнейшем генераторы) предназначены для воспроизведения периодических сигналов наиболее распространенных
форм в диапазоне частот от 1 мкГц до 50 МГц, а также сигналов произвольной формы до 10 МГц. Генераторы предназначены для использования в составе автоматизированных
измерительных систем, а также в научно-исследовательских или инженерных целях. Поверка генератора АКИП-3402 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка генератора АКИП-3402

Генераторы являются устройствами прямого цифрового синтеза и позволяют воспроизводить любой сигнал, описанный и занесенный в память прибора.

Генераторы имеют возможность модуляции параметров выходного сигнала, обеспечивают качание частоты (свипирование) по логарифмическому и линейному законам в разных направлениях с настраиваемым временем. Приборы имеют дополнительные входы для подачи внешнего модулирующего сигнала.

Генераторы позволяют задавать напряжение смещения выходного сигнала. Генераторы позволяют устанавливать термостатированный опорный кварцевый генератор (опция 01).
Конструкция генераторов позволяет использовать их как в настольном варианте, так и в составе приборной стойки.

Генераторы имеют возможность воспроизведения сигналов произвольной формы со следующими параметрами:
- разрешение по амплитуде — 14 бит
- количество точек для сигнала произвольной формы — 256000
- частота дискретизации — 125 МГц
Прибор обеспечивает возможность работы в составе автоматизированной системы измерения по интерфейсам: ПВВ, ЕА , КОП (опция), а также формирование сигналов произвольной формы с помощью ПО входящего в комплект поставки.

Особенности генератора

• Диапазон частот до 50 МГц для синуса и до 25 МГц для меандра
• Разрешение по частоте 1 мкГц
• Погрешность установки частоты ±20*10-6 (опция ±5*10-7)
• Формы сигнала: синусоидальный, прямоугольный, пила, треугольник, шум, постоянное смещение
• Режим формирования сигнала произвольной формы (5 видов)
• Возможность установки сопротивления нагрузки до 1 МОм
• Использование прямого цифрового синтеза
• Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 256 тысяч точек
• Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция
• Перестраиваемое время нарастания (от 5 нс до 100 нс)
• Параллельный выход данных 16 бит
• Интерфейс USB, LAN, GPIB (КОП)
• ПО Wavepatt для формирования сигналов произвольной формы
• Вход внешней опорной частоты
• Поддержка синхронной работы нескольких генераторов
• Синхро -вход и -выход

Количество каналов	1
Цифровой выход	68
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	50 МГц
Опорный генератор (погрешность установки частоты)	±20×10^-6 \| опция ±5×10^-7
Выходной уровень (минимум)	10 мВпик-пик
Выходной уровень (максимум)	10 Впик-пик
Выходной импеданс (Ом)	50
ЦАП (бит)	14
Память (СПФ)	256 кБ
Виды модуляции	АМ \| ФМ \| ЧМ \| ИМ
ГКЧ	Да
BURST Пакетный режим	Да
Экран (см, разрешение)	да
Особенности	Стандартные формы — 7. Режим формирования сигнала произвольной формы (5 видов). Параллельный выход данных 16 бит. ПО Wavepatt \| для формирования сигналов произвольной формы. Поддержка синхронной работы нескольких генераторов.
Интерфейс	USB \| LAN \| GPIB

Поверка генераторов сигналов произвольной формы АКИП-3402 производится в соответствии с разделом «Поверка прибора» Руководства по эксплуатации согласованным с ФГУ «Ростест-Москва» «23 » декабря 2008 г .

В перечень оборудования, необходимого для поверки генераторов, входят:
- Осциллограф цифровой 54645D; полоса пропускания 100 МГц; предел допускаемой относительной погрешности коэффициента развёртки 8t = 10,001 %
- Стандарт частоты Ч 1-50; F=5 МГц,SF=+1 х 10-1 о
- Частотомер электронно-счетный вычислительный Ч3-64; F= 0,005 Гц -1500 МГц, 8f,т = ±5 х 10-7+10 9/tiсчета
- Вольтметр универсальный В7-78/1; U= 100 мкВ …1000 В; ы <_ ±0,09 °/о на частоте 1 кГц, 8ц_ _< ±0 ,05 °/о
- Вольтметр переменного тока диодный компенсационный В3-49; ц= 10 мВ …100 В, диапазон частот 20 Гц …1000 МГц, 8U< ± (0,2+0,08/ц)%
- Измеритель уровня МУ-61; пределы измерения -100…20 дБ, F= 200 Гц …2,1 МГц; избирательность >_80 дБ при расстройке на ±1 кГц
- Фильтр режекторный из комплекта генератора Г3-118; F= 20 Гц …200 кГц, ослабление на частоте режекции >_ 50 дБ
- Анализатор спектра ВЧ и СВЧ диапазонов 8596Е; динамический диапазон (-1 12.. .30) дБм, диапазон частот (9 кГц . ..12,8 ГГц), уровень собственных гармонических искажений < — 65 дБн
Межповерочный интервал — 1 год.
